Adapter S100x8 za cisternu 1000L i IBC kontejner – prelaz na S60x6

Čemu služi adapter S100x8 za cisternu 1000L i IBC kontejner

Adapter S100x8 prevodi veliki izlaz ventila DN80, sa navojem S100x8, na standardni navoj S60x6. Navrće se na izlaz ventila, a na drugom kraju daje isti S60x6 navoj kao kod većine IBC kontejnera, pa na njega staju redukcija, slavina, ventil za PE crevo i ostala oprema.

Većina kontejnera ima ventil DN50 sa izlazom S60x6, i za njega se pravi gotovo sva oprema. Deo kontejnera, najčešće onih za industriju, ima veći ventil DN80 sa izlazom S100x8, na koji standardna oprema ne staje. U prodaji se ovaj deo sreće i kao prelaz sa S100 na S60, redukcija DN80 na DN50 ili adapter za IBC sa 100 na 60 mm.

Kako da prepoznate izlaz S100x8 na ventilu

Izlaz S100x8 ima spoljni prečnik navoja oko 100 mm i krupne zupce na razmaku od 8 mm, dok standardni S60x6 ima oko 60 mm i zupce na 6 mm. Razlika se vidi i bez metra: izlaz S100x8 je skoro duplo širi od uobičajenog, a i sam ventil je krupniji. Zaštitni poklopac na takvom izlazu je velik kao dlan, a standardna redukcija ili poklopac sa S60x6 navojem na njega uopšte ne naležu.

Najsigurnija provera je metar preko navoja na izlazu ventila. Oko 100 mm znači da je adapter S100x8 prava mera. Oko 60 mm znači standardni izlaz, kome prelaz nije potreban, a oko 62 mm sa gustim, plitkim zupcem znači fini navoj, za koji postoji poseban adapter sa finog navoja 62 mm na S60x6.

Montaža adaptera S100x8 i gde se najčešće greši

Postavljanje traje oko 1 minut, rukom, bez alata i bez teflona. Zatvorite ventil na kontejneru i skinite zaštitni poklopac sa izlaza. Prislonite adapter ravno uz izlaz i navrnite veliku navrtku rukom do otpora, pazeći da ne krene ukrivo. Zaptivanje radi ravna zaptivka u adapteru, koja se pritiskom priljubi uz izlaz ventila.

Na donji navoj S60x6 zatim ide oprema koju vam treba, takođe rukom i bez teflona. Najčešća greška je teflon traka namotana na krupan navoj iz navike: podigne deo i spoj počne da kaplje. Druga greška su klešta ili ključ, jer se plastični navoj pretezanjem ošteti. Treća je navrtanje ukrivo, kada navrtka posle pola kruga zapne; tada je odvrnite i krenite ponovo.

Šta sve može da se navrne na adapter

Na izlaz S60x6 ide svaka oprema napravljena za standardni IBC izlaz. Najčešće je to redukcija za IBC kontejner, koja S60x6 prevodi na navoj od 1/2, 3/4 cola ili 1 col, pa na nju dolazi slavina, spojnica ili crevo.

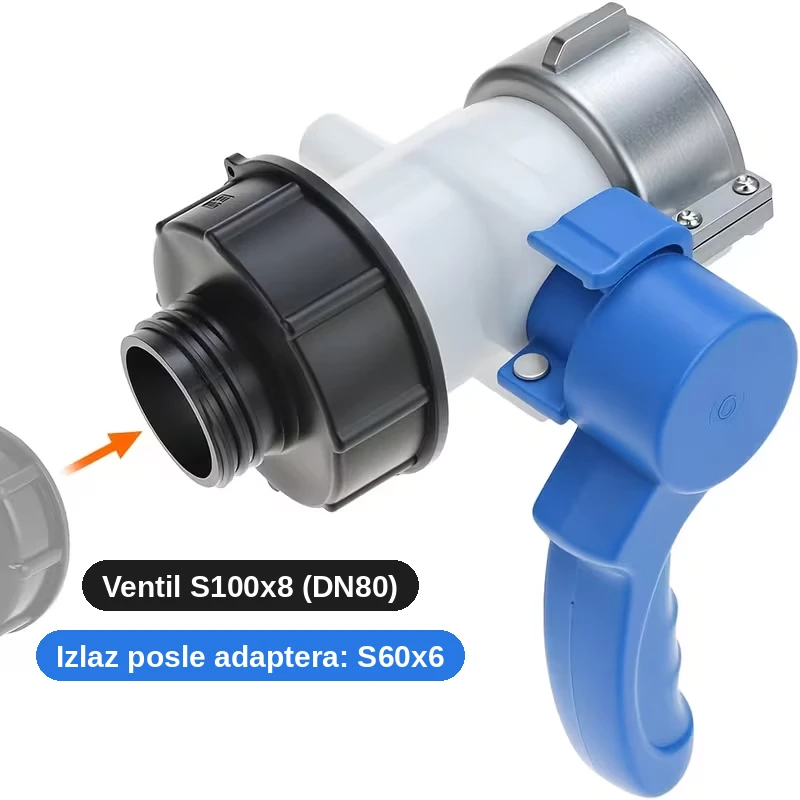

Za zalivanje i povezivanje više posuda na isti izlaz se direktno navrće ventil za PE crevo, a za česmu slavina za IBC kontejner. Redosled je uvek isti: ventil DN80, adapter S100x8, pa oprema. Pri promeni opreme prelaz ostaje na ventilu, a odvrne se samo deo ispod njega, pa se veliki navoj ne troši čestim navrtanjem.

Najčešće primene

Adapter S100x8 se najčešće uzima kada se kupi polovan kontejner sa ventilom DN80, a prelaz koji uz takve posude obično dolazi je izgubljen ili oštećen. Bez njega na takav kontejner ne može da se stavi ni redukcija, ni slavina, pa voda može samo da se pušta na otvoreni izlaz.

Sa ovim delom takav kontejner radi isto kao standardni: za sakupljanje kišnice, zalivanje bašte i povezivanje sa drugim posudama. Ako ne znate šta sve treba za vaš sistem, na stranici Složi komplet opreme izaberete namenu i dobijete spisak delova sa cenama. Uz adapter najčešće ide i IBC kontejner 1000L iz naše ponude.

Materijal, izdržljivost i zima

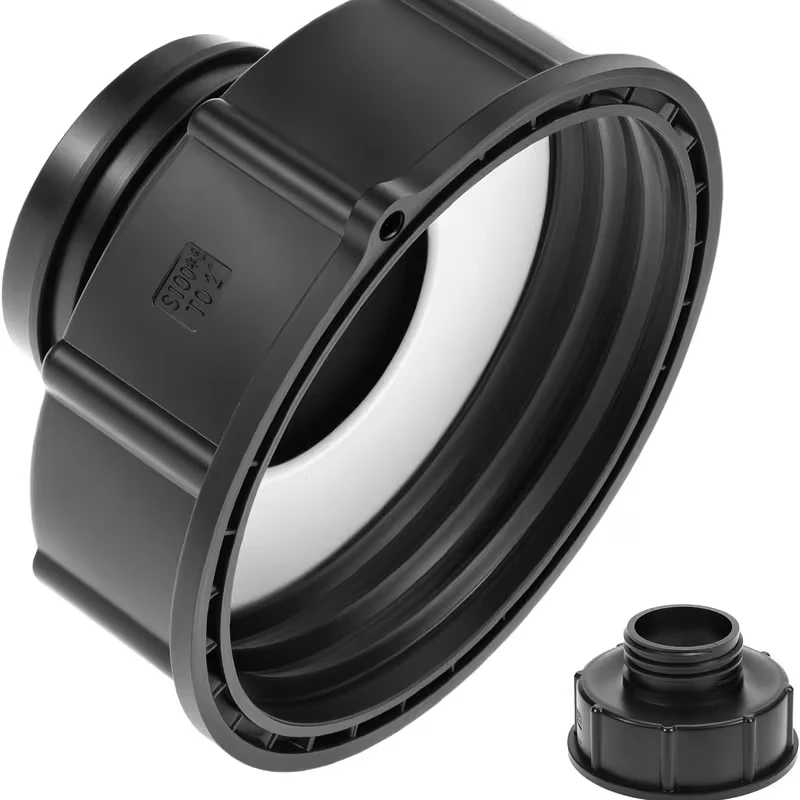

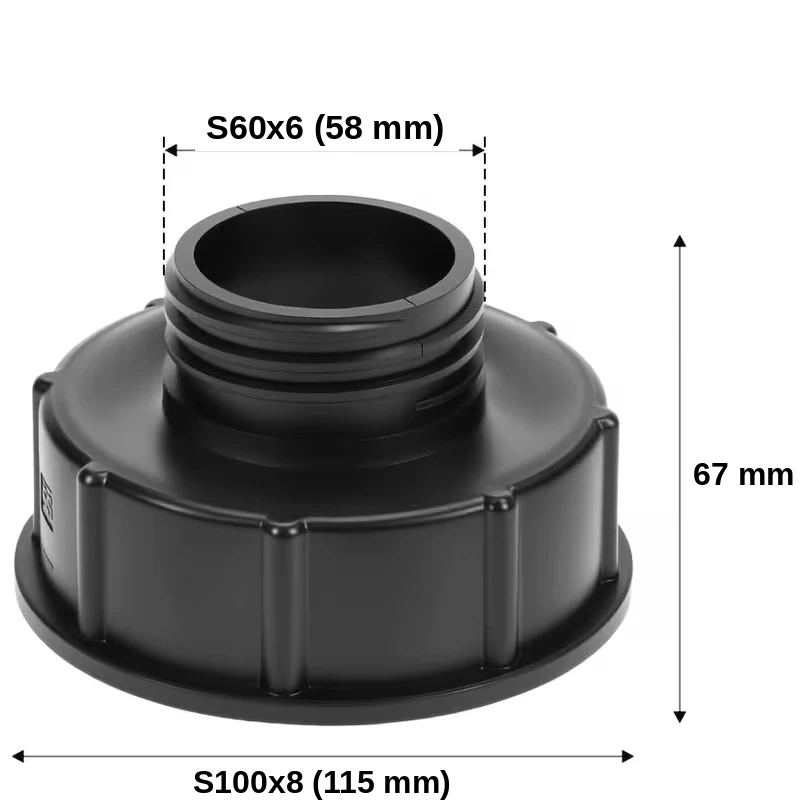

Adapter je od crne izdržljive plastike, širok oko 115 mm na strani ventila i visok oko 67 mm. Velika navrtka ima rebra po obodu, pa se dobro hvata i čvrsto zateže rukom.

Pred prve mrazeve ispraznite opremu ispod adaptera i ostavite ventil zatvoren. Voda zarobljena između ventila i zatvorene slavine može da se zaledi i napukne navoj. Deo može da ostane na ventilu i preko zime, samo da u njemu nema vode.

Specifikacija

• Ulaz: ženski navoj S100x8, za ventil DN80
• Izlaz: muški navoj S60x6, standardni IBC izlaz (oko 58 mm)
• Širina: oko 115 mm
• Visina: oko 67 mm
• Materijal: izdržljiva plastika
• Montaža: rukom, bez alata i bez teflona
• Prodaja: na komad
• Namena: standardna S60x6 oprema na kontejneru sa ventilom DN80

Česta pitanja

Da li su adapter S100x8 i redukcija DN80 na DN50 isto?

Da, to je isti deo pod različitim nazivima. Na ventil DN80 se navrće stranom S100x8, a na drugom kraju daje izlaz S60x6, koji odgovara ventilu DN50.

Kako da znam da li mi treba ovaj deo ili prelaz za fini navoj?

Izmerite spoljni prečnik navoja na izlazu ventila. Oko 100 mm znači adapter S100x8, oko 62 mm sa gustim zupcem prelaz za fini navoj, a oko 60 mm standardni izlaz kome ništa ne treba.

Da li na ovaj prelaz ide teflon traka?

Ne. I S100x8 i S60x6 su krupni navoji koji se navrću rukom, bez teflona, a zaptiva zaptivka u adapteru. Traka na krupnom navoju podiže deo sa zaptivke i spoj kaplje.

Da li radi i na drugoj cisterni, buretu ili rezervoaru za vodu?

Radi na svakoj posudi čiji ventil ima izlaz S100x8, najčešće na kontejnerima sa ventilom DN80. Bure i plastični rezervoari obično imaju manji izlaz, pa tu ovaj deo ne odgovara.

Da li ga treba skidati preko zime?

Ne treba. Dovoljno je da ispraznite opremu ispod njega i zatvorite ventil, da voda ne ostane zarobljena i ne zaledi se u navoju.
