Priključak za cisternu 1000L i IBC kontejner – koleno i T za PE crevo 25 mm

Čemu služi priključak za cisternu 1000L i IBC kontejner

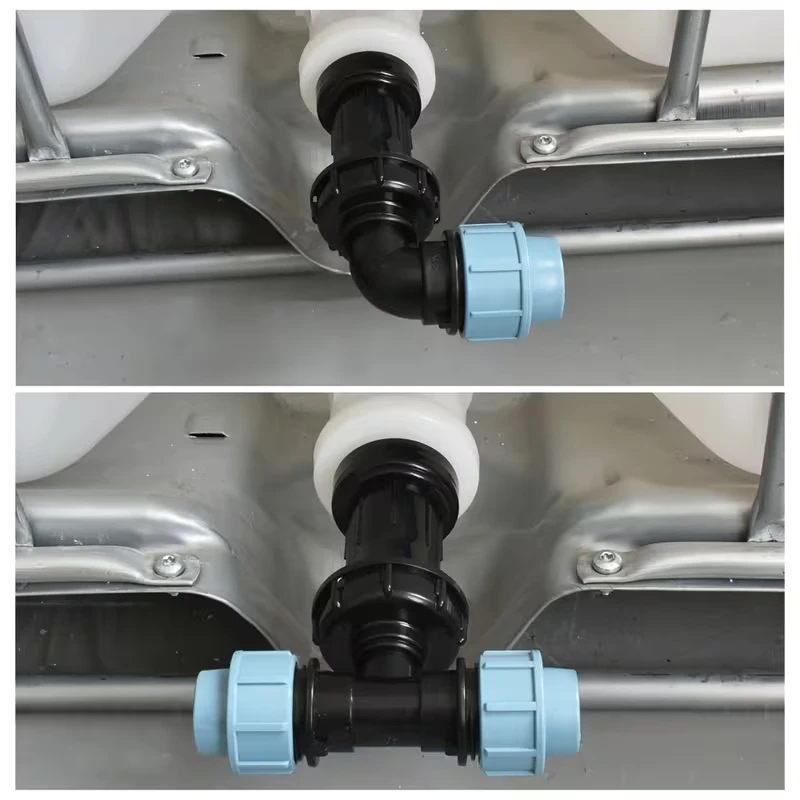

Priključak za cisternu 1000L i IBC kontejner spaja fabrički S60x6 izlaz direktno sa PE crevom od 25 mm, preko kolena ili T komada. Između ventila i spoja je produžetak, pa plave navrtke za crevo ne stoje uvučene u ram palete, nego napolju, gde se lako hvataju rukom.

Komplet ide ovim redom: fabrički ventil, produžetak, reducir, pa koleno ili T. Produžetak se navrće na ventil i na drugom kraju daje isti S60x6 navoj, pa praktično dobijate produžen fabrički ventil. Na njega ide reducir, a u reducir koleno ili T sa kompresionim spojem za PE crevo, koje se kod nas najčešće zove okiten crevo.

Koleno ili T — koju varijantu uzeti

Obe varijante priključka imaju isti produžetak, isti reducir i isti S60x6 ulaz, a razlikuju se po broju izlaza: koleno ima 1 izlaz za PE crevo 25 mm, a T ima 2. Izbor zavisi od toga da li je posuda na kraju linije ili negde u njenoj sredini.

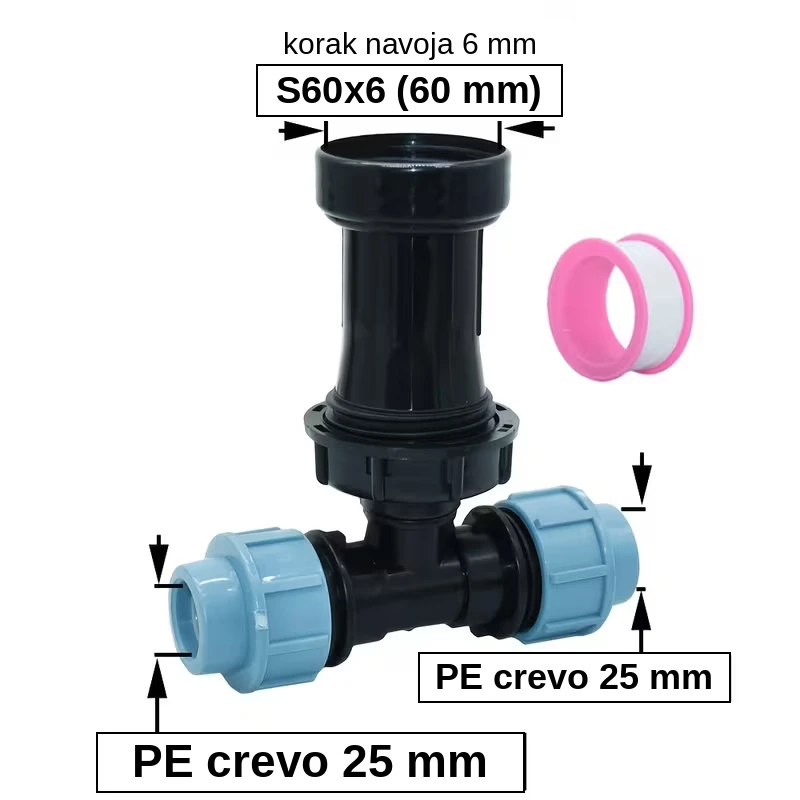

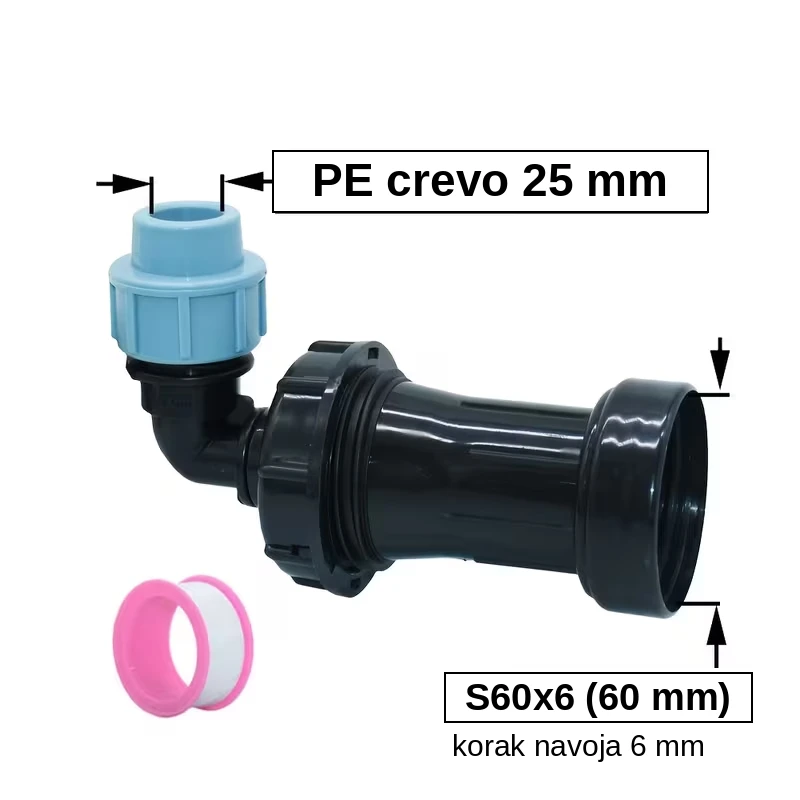

Koleno okreće vodu za 90 stepeni i vodi je jednim crevom u stranu ili nadole. To je izbor kada jedna posuda napaja jednu liniju za zalivanje, ili kada je posuda poslednja u nizu. T komad deli vodu na 2 strane, pa linija može da prođe kroz posudu i nastavi dalje. Zato se T uzima kada se više rezervoara povezuje jednim crevom, a svaki ima svoj priključak u liniji.

Zašto produžetak između ventila i spoja

Izlaz na IBC tanku je uvučen između 2 poprečne cevi kaveza i ivice palete, pa ruka sa navrtkom tu teško prolazi. Kada se koleno ili T navrnu direktno na ventil, plava navrtka za crevo završi uz metal i ne može da se okrene do kraja.

Produžetak odmiče ceo priključak za cisternu od kaveza, pa se crevo uvlači i steže napolju, bez izvijanja ruke i bez alata. Druga korist je položaj: pošto produžetak ima svoj S60x6 navoj, koleno ili T može da se okrene u pravcu u kome linija ide, a da se fabrički ventil ne dira. Treća je održavanje: kada treba promeniti crevo ili rastaviti liniju, odvrne se samo deo ispod produžetka. Umesto običnog može da se stavi produžetak ventila sa filterom, pa voda pre creva prolazi kroz mrežicu.

Montaža priključka za cisternu i gde se najčešće greši

Priključak za cisternu se postavlja za oko 10 minuta, rukom, ovim redom. Zatvorite fabrički ventil i skinite zaštitni poklopac sa izlaza. Navrnite produžetak rukom na S60x6 navoj ventila, do otpora, pa na njegov kraj reducir — ovi spojevi idu bez teflona. Zatim na navoj kolena ili T-a namotajte 4 do 6 krugova teflon trake iz paketa, u smeru navrtanja, i navrnite ga u reducir tako da izlaz gleda tamo gde ide crevo.

Na kraju isecite crevo pod pravim uglom, olabavite plavu navrtku, gurnite crevo do graničnika i zategnite navrtku rukom. Najčešća greška je teflon na krupnom S60x6 navoju: podigne deo sa dosedne površine i spoj počne da kaplje. Druga greška je crevo koje nije gurnuto do kraja, pa ga voda posle nekoliko dana izgura iz spoja.

Sa čim je kompatibilan, a sa čim nije

Priključak za cisternu odgovara grubom navoju S60x6, koji ima većina posuda od 1000 litara — Mauser, Schütz, Werit, Greif. Pre montaže izmerite izlaz: S60x6 je oko 58 do 60 mm, sa krupnim zupcima na razmaku od 6 mm.

Ako posuda ima fini navoj od 62 mm, prvo ide adapter sa finog na grubi navoj, pa na njega produžetak. Na strani creva spoj prima isključivo PE crevo spoljnog prečnika 25 mm, odnosno 3/4 cola; meko baštensko crevo u kompresionom spoju ne drži. Ako vam na izlazu treba zatvaranje ručicom ili crevo od 32 mm, umesto ovog kompleta uzmite ventil za PE crevo, koji ima zaporni deo i obe mere.

Najčešće primene

Priključak za cisternu sa kolenom se najčešće koristi za zalivanje bašte i plastenika gravitacijom, sa crevom od 25 mm: ono se spusti niz kavez i razvede do kapaljki ili prskalica. Kada linija ide kroz posudu, T komad omogućava da 2 ili 3 posude stoje jedan pored drugog i pune se i prazne zajedno, kao jedan veći rezervoar — postupak je opisan u vodiču za povezivanje IBC kontejnera.

Isti priključak služi i za sakupljanje kišnice, kada se voda iz više posuda vodi jednim crevom do pumpe, i za punjenje pojilica i manjih rezervoara na imanju. Svaka posuda zadržava svoj fabrički ventil, pa se bilo koja može zatvoriti i odvojiti od linije. Za grananje ili česmu dalje u liniji ide T komad za PE crevo, sa slavinom ili bez. Uz njega najčešće ide i IBC kontejner 1000L iz naše ponude.

Materijal, izdržljivost i zima

Sva 4 dela priključka — produžetak, reducir, koleno i T — su od crne izdržljive plastike, sa plavim navrtkama kompresionog spoja.

Preko zime voda zaostala u produžetku i crevu se ledi i širi. Pred prve mrazeve zatvorite fabrički ventil, ispraznite liniju i olabavite plave navrtke, ili odvrnite ceo priključak ispod ventila i sklonite ga do proleća.

Specifikacija

• Varijante: koleno (1 izlaz) ili T (2 izlaza)
• Ulazni navoj: ženski S60x6 grubi navoj (oko 58–60 mm), korak 6 mm
• Produžetak: S60x6 na oba kraja, odmiče spoj od ventila i kaveza
• Priključak za crevo: kompresioni, PE (okiten) crevo 25 mm (3/4 cola)
• Materijal: izdržljiva plastika
• Montaža: rukom, bez alata; teflon samo na navoj kolena ili T-a
• U paketu: produžetak, reducir, koleno ili T, teflon traka
• Namena: zalivanje, kišnica i povezivanje IBC kontejnera PE crevom

Česta pitanja

Da li priključak zamenjuje fabrički ventil?

Ne. Fabrički DN50 ventil ostaje na posudi i njime se voda otvara i zatvara. Produžetak se navrće na njegov S60x6 izlaz, pa se priključak skida bez diranja ventila.

Koju varijantu da uzmem, koleno ili T?

Koleno uzmite kada jedna posuda napaja jednu liniju ili je poslednja u nizu. T uzmite kada linija prolazi kroz posudu i nastavlja do sledećeg rezervoara, pa se više njih povezuje jednim crevom.

Gde ide teflon traka iz paketa?

Samo na navoj kolena ili T-a, gde se navrće u reducir. Produžetak i reducir se na S60x6 navoje navrću rukom bez teflona, jer traka na krupnom navoju podiže deo i spoj počne da kaplje.

Da li radi i na drugoj cisterni, buretu ili rezervoaru za vodu?

Radi na svakoj posudi čiji izlaz ima grubi navoj S60x6, najčešće na IBC kontejneru ili cisterni od 1000 litara. Bure, kaca i plastični rezervoari obično imaju drugačiji izlaz, pa tu ne odgovara bez odgovarajućeg prelaza.

Koje crevo ide u priključak za cisternu?

PE crevo spoljnog prečnika 25 mm, odnosno 3/4 cola, crno i tvrđe od baštenskog. Kraj se iseče ravno, gurne kroz plavu navrtku do graničnika i navrtka se zategne rukom.
